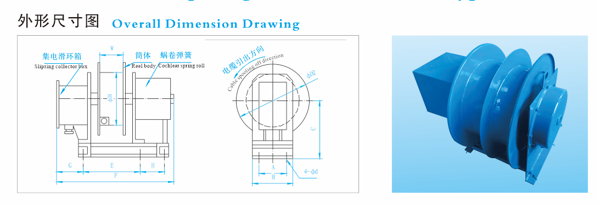

滑环外装式电缆卷筒

为了适应移动电器供电需要如起重电磁铁、电动平板车、装船机、塔式起重机等类似工况的重型机械设备，岳阳神冈起重电磁铁有限公司在引进国外先进技术的基础上设计生产了弹力式电力电缆卷筒、弹力式信号电缆卷筒、电动式电缆电缆卷筒。它具有供电简单操作安全可靠、结构紧凑、 外型美观电缆磨损少等特点。

岳阳神冈起重电磁铁有限公司生产的电缆卷筒有滑环内装式、滑环外装式、悬臂式三种结构。其中滑环内装式结构紧凑、外形美观；滑环外装式便于维修；悬臂式适合于卷取较长较重电缆。

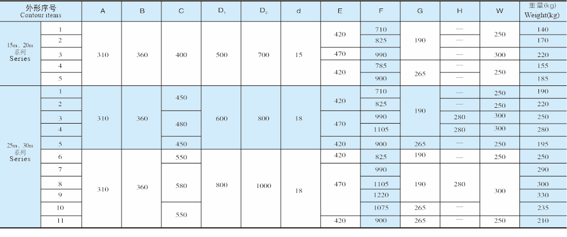

外形尺寸表：

技术参数：

电缆卷筒选型需知：

1.海拔高度不超过2000米。

2.环境温度：-20℃-+45℃

3.允许在淋雨、溅水和无腐蚀性气体尘埃的场所工作。

4.安装部位振动条件为：5-13HZ时，位移1.5mm；13-150HZ时，振动加速度为10m/s2。

5.集电器箱防护等级IP54

6.线缆重量较轻、移动距离较短，一般采用弹簧式或者恒张力式，电缆重量较重，移动距离较长，一般采用力矩电动式或磁耦合式。

7.弹力电缆卷筒适合用于交流500V一下各种移动电气设备。
